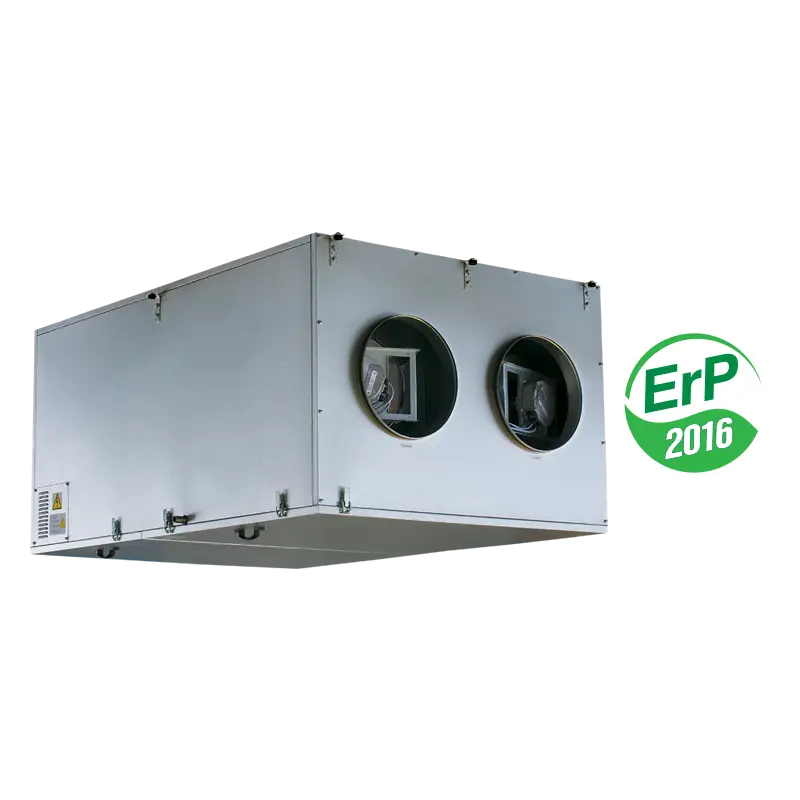

Приточно-вытяжная установка с рекуперацией тепла VENTS ВУТ 2000 ПЭ ЕС

Приточно-вытяжная установка с рекуперацией тепла VENTS ВУТ 2000 ПЭ ЕС

Приточно-вытяжные установки ВУТ ПЭ EC с электрическим нагревателем представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного.

• При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор.
• Применяются в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции.
• Применение ЕС-двигателей позволяет уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.
• Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 160 (150), 200, 250, 315 и 400 мм.
• ВУТ ПЭ ЕС – модели с электронагревателем.
• Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм для установок ВУТ 350, 600, 1000 ПЭ ЕС и 25 мм для установок ВУТ 2000, 3000 ПЭ ЕС.
• Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.
• Для некоторых моделей опционально может быть установлен приточный фильтр со степенью очистки F7.
• Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками.
• Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения.
• ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.
• Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).
• В установках применяются противоточный канальный рекуператор из алюминия (для установок ВУТ 350, 600, 1000 ПЭ ЕС) и пластинчатый рекуператор перекрестного тока из алюминия (для установок ВУТ 2000, 3000 ПЭ ЕС).
• Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
• Электрический (ВУТ ПЭ) нагреватель, установленный после рекуператора, догревает приточный воздух до комфортной температуры в случае, если с помощью рекуперации тепла эта температура не достигнута.
• Установка укомплектована встроенной системой автоматики и многофункциональной проводной панелью управления с графическим индикатором.
• В стандартный комплект установки входит провод длиной 10 м для соединения с пультом.
• Для предотвращения процесса обмерзания рекуператора применяются активная защита от обмерзания с применением байпаса и нагревателя.
• Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу.
• На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе.
• Установка укомплектована встроенной системой автоматики и многофункциональной проводной панелью управления с графическим индикатором.
• В это время теплый вытяжной воздух прогревает рекуператор.
• По мере оттаивания рекуператора заслонка перекрывает обводной канал, и установка работает в обычном режиме.
• управление при помощи панели: включение/ выключение; индикация комнатной температуры; выбор скорости вентилятора (3 скорости); открытие/закрытие байпаса для летнего проветривания; работа по таймеру; работа по недельному графику (только для ПУ СЕНС 01);
• возможность при наладке системы отрегулировать отдельно приточный и вытяжной вентиляторы в диапазоне от 0 до 100% для каждой из 3-х скоростей;
• поддержание заданной температуры в помещении по датчику на панели управления;
• плавная регулировка мощности обогрева;
• безопасный пуск/остановка вентиляторов;
• активная защита от перегрева ТЭНов калорифера по датчику температуры в вентиляционном канале, а так же по сигналу от термоконтактов (два термоконтакта: на 60 °С с автоматическим перезапуском и на 90 °С с ручным перезапуском);
• продувка ТЭНов в конце цикла нагрева;
• управление внешними воздушными заслонками с сервоприводом;
• поддержание заданной температуры воздуха в помещении либо в приточном канале;
• управление по канальному датчику влажности HV1 (приобретается отдельно) либо по встроенному в панель управления;
• контроль засорения фильтров по счетчику моточасов;
• остановка системы по команде от щита пожарной сигнализации;
• подключение ККБ.
• Установка предназначена для внутреннего монтажа в положении, обеспечивающем сбор и отвод конденсата в дренаж.
• Доступ для сервисного обслуживания и чистки фильтра: для типоразмеров 350, 600 и 1000 - со стороны правой или левой боковой панели; для типоразмеров 2000 и 3000 - доступ снизу.
• Для снижения шума от вентиляторов, перед агрегатом со стороны помещения рекомендуется устанавливать канальный шумоглушитель.
• Для снижения вибрации в канале, до и после агрегата рекомендуется установить гибкие виброгасящие вставки.
• Установки рекомендуется комплектовать автоматическими воздушными заслонками для предотвращения неконтролируемых перетоков воздуха при выключенных вентиляторах, а так же для защиты водяного нагревателя от обмерзания
• Установка ВУТ ПЭ ЕС комплектуется пультом с цветным, сенсорным, ЖК дисплеем ПУ СЕНС 01.
