| Параметр | ВПА 160-5,1-3 | Единица измерения |
|---|---|---|
| Нагрев | электрический | - |
| Частота тока | 50 | Гц |
| Тип мотора | 380В / 50Гц | - |
| Фазность | 3 | ˜ |
| Напряжение | 400 | В |
| Ток вентилятора | 0.43 | А |
| Максимальная мощность вентилятора | 98 | Вт |
| Мощность электрического нагревателя | 5100 | Вт |
| Уровень звукового давления на расст. 3 м | 29 | дБА |
| Производительность | 425 | м3/ч |
| Ток электрического нагревателя | 7.4 | А |
| Суммарная мощность установки | 5198 | Вт |
| Суммарный ток установки | 7.83 | А |
| Кол-во ТЭНов электронагревателя | 3 | - |
| Частота вращения | 2705 | мин-1 |
| Температура перемещаемого воздуха | -25 ... +55 | °С |
| Материал корпуса | алюмоцинк | - |
| Фильтр | G4 | - |
| Изоляция | 25 мм, минеральная вата | - |
| Диаметр подключаемого воздуховода | 160 | мм |
| Масса | 50 | кг |

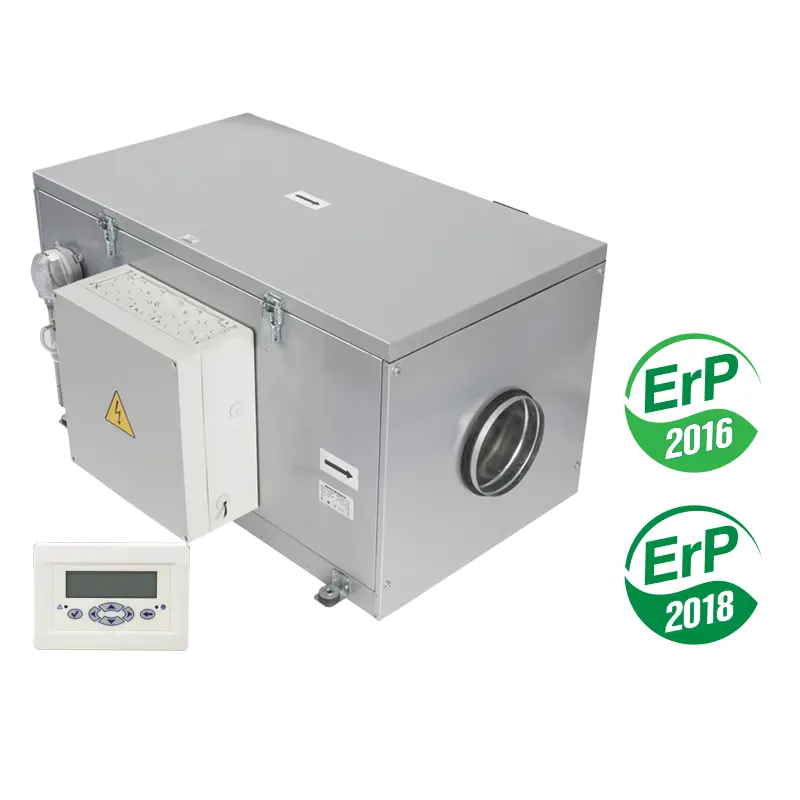

Приточная установка VENTS ВПА 160-5,1-3(LCD з автоматикою)
Вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения.
- Производительность установок от 200 до 1500 м3/ч.
- Все модели предназначены для соединения с круглыми воздуховодами номинального диаметра 100, 125, 150, 200, 250, 315 мм.
- Корпус изготовлен из алюмоцинковой стали, с внутренней тепло- и звукоизоляцией толщиной 25 мм из минеральной ваты.
- Высокая степень очистки приточного воздуха достигается за счёт установки встроенного фильтра класса G4.
- Зимой и в межсезонье подогрев приточного воздуха осуществляет электрокалорифер.
- Применяется центробежный вентилятор с загнутыми назад лопатками и встроенным термостатом защиты с автоматическим перезапуском.
- Для некоторых типоразмеров доступна версия с более мощными характеристиками (ВПА-1).
- Электродвигатель вентилятора и рабочее колесо динамически сбалансированы в двух плоскостях.
- Шариковые подшипники качения электродвигателя не требуют обслуживания, срок службы составляет не менее 40000 часов.
- Встроенная система управления и автоматики, которая позволяет регулировать производительность вентилятора, устанавливать температуру приточного воздуха.
- Управлять установкой можно на расстоянии с помощью проводного (в стандартном комплекте – провод длиной 10 м) пульта управления.
- дистанционное включение и выключение установки;
- поддержание температуры воздуха в помещении, заданной с пульта управления (симисторный блок управления мощностью нагревателя);
- регулирование скорости вращения вентилятора с помощью панели управления (3 скорости);
- отработка необходимых алгоритмов при включении и выключении установки;
- работа установки по суточному или недельному таймеру;
- активная защита от перегрева ТЭНов калорифера;
- исключение работы электрокалорифера без включения вентилятора;
- защита электрокалорифера от перегрева (два термостата);
- контроль степени засорения фильтра (датчик перепада давления);
- управление воздушной заслонкой с сервоприводом;
- релейный вход от внешнего датчика (гигростат, датчик СО2, датчик присутствия), по которому вентилятор включается на максимальную скорость;
- вход для сигнала аварии пожарной сигнализации.
- Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов.
- Монтаж можно осуществить как во вспомогательных помещениях (балкон, кладовая, подвал, чердак и т.д.), так и в основных, поместив установку над подвесным потолком или в нишу.
- Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором).
- Необходимо предусмотреть возможность доступа к установке в случаях сервисного обслуживания и чистки фильтра.
- Cервисная панель расположена сверху, блок управления – справа.
