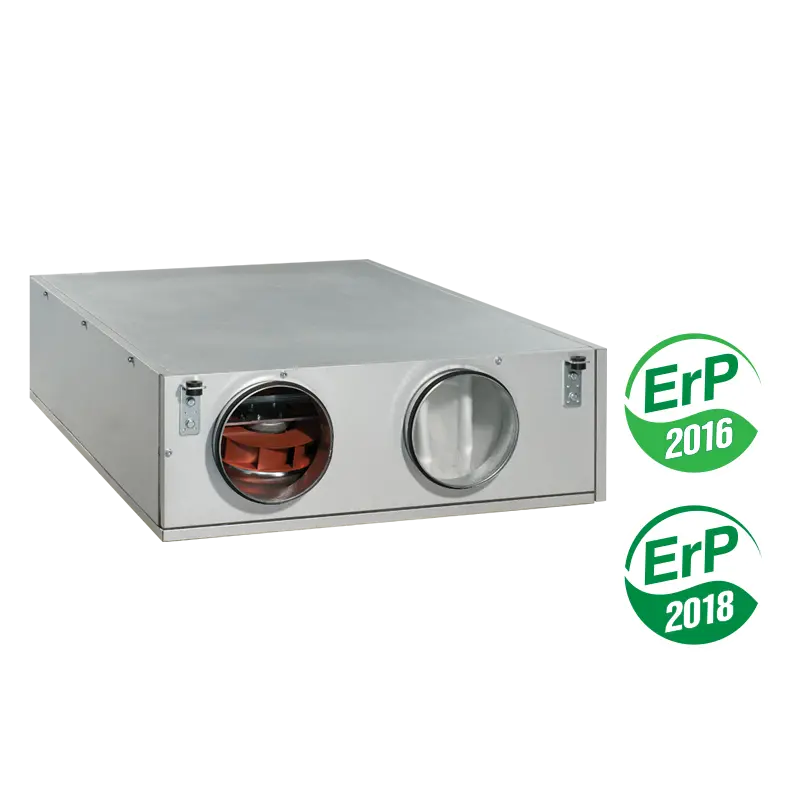

Припливно-витяжна установка з рекуперацією тепла VENTS ВУТ 600 ПЭ ЕС

Припливно-витяжна установка з рекуперацією тепла VENTS ВУТ 600 ПЭ ЕС
Припливно-витяжна установка з рекуперацією тепла VENTS ВУТ 600 ПЭ ЕС
VPEEC2
Під замовлення
Ціна
0,00 грн.
Уточняйте
ВУТ 600 ПЭ ЕС
Параметр ВУТ 600 ПЭ ЕС Одиниця виміру
Частота струму 50/60 Гц
Фазність 1
Напруга 230 В
Максимальна потужність вентилятора 270 Вт
Струм 1,6 А
Потужність електричного нагрівача 2,0 Вт
Струм електричного нагрівача 8.7 А
Сумарна потужність установки 2270 Вт
Сумарний струм установки 10.3 А
Максимальна витрата повітря 700 м3/год
Частота обертання 3060 хв-1
Рівень звукового тиску на відстані 3 м 53 дБА
Максимальна температура повітря, яке переміщається від -25 до +40 °С
Матеріал корпусу алюмоцинк -
Ізоляція 20 мм, мінеральна вата -
Фільтр: витяжка G4 -
Фільтр: приплив G4 (F7*) -
Діаметр підключеного повітропроводу 200 мм
Ефективність рекуперації до 90 %
Маса 75 кг
Тип рекуператора протипотік -
Матеріал рекуператора алюміній -
Клас енергоефективності A -

Припливно-витяжна установка з рекуперацією тепла VENTS ВУТ 600 ПЭ ЕС

Припливно-витяжні установки ВУТ ПЭ ЕС з електричним нагрівачем являють собою повністю готові вентиляційні агрегати, які забезпечують фільтрацію, подавання свіжого повітря у приміщення та видалення забрудненого.

  • Водночас тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор.
  • Застосовуються в системі вентиляції і кондиціювання приміщень різного призначення, які потребують економічного рішення і керованої системи вентиляції.
  • Застосування ЕС-двигунів дозволяє зменшити споживання електроенергії в 1,5-3 рази і водночас забезпечити високу продуктивність і низький рівень шуму.
  • Усі моделі призначені для з’єднання з круглими повітропроводами номінальним діаметром 160 (150), 200, 250, 315 і 400 мм.
  • ВУТ ПЭ ЕС – моделі з електронагрівачем.
  • Корпус виконаний з алюмоцинку з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 20 мм для установок ВУТ 350, 600, 100 ПЭ ЕС і 25 мм для установок ВУТ 2000, 3000 ПЭ ЕС.
  • Для фільтрації припливного і витяжного повітря в установці застосовуються два вбудованих фільтри зі ступенем очищення G4.
  • Для деяких моделей опційно може бути встановлений припливний фільтр зі ступенем очищення F7.
  • Використовуються високоефективні електронно‑комутовані (ЕС) двигуни постійного струму з зовнішнім ротором, обладнані робочим колесом з назад загнутими лопатками.
  • Такі двигуни є на сьогодні найбільш передовим рішенням в області енергозаощадження.
  • ЕС-двигуни характеризуються високою продуктивністю і оптимальним керуванням у всьому діапазоні швидкостей обертання.
  • Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90 %).
  • В установках застосовуються протипотоковий канальний рекуператор з алюмінію (для установок ВУТ 350, 600, 1000 ПЭ ЕС) і пластинчастий рекуператор перехресного потоку з алюмінію (для установок ВУТ 2000, 3000 ПЭ ЕС).
  • Під блоком рекуператора розташований піддон для збору і відведення конденсату.
  • Електричний (ВУТ ПЭ) нагрівач, встановлений після рекуператора, догріває припливне повітря до комфортної температури у разі, якщо за допомогою рекуперації тепла ця температура не була досягнута.
  • Установка укомплектована вбудованою системою автоматики і багатофункціональною дротовою панеллю керування з графічним індикатором.
  • До стандартного комплекту установки входить дріт завдовжки 10 м для з’єднання з пультом.
  • Для запобігання процесу обмерзання рекуператора застосовується активний захист від обмерзання з застосуванням байпасу і нагрівача.
  • Суть його полягає в тому, що за датчиком температури відбувається відкриття заслінки байпасу і припливне повітря проходить повз рекуператора обвідним каналом.
  • На період відтавання рекуператора припливне повітря нагрівається до необхідної температури в нагрівачеві.
  • В цей час тепле витяжне повітря прогріває рекуператор.
  • В міру відтавання рекуператора заслінка перекриває обвідний канал, і установка працює у звичайному режимі.
  • керування за допомогою панелі: увімкнення/вимкнення; індикація кімнатної температури; вибір швидкості вентилятора (3 швидкості); відкриття/закриття байпасу для літнього провітрювання; робота за таймером; робота за тижневим графіком (тільки для ПУ СЕНС 01);
  • можливість під час налагодження системи відрегулювати окремо припливний і витяжний вентилятори у діапазоні від 0 до 100 % для кожної з 3-х швидкостей;
  • підтримання заданої температури у приміщенні за показаннями датчика на панелі керування;
  • плавне регулювання потужності обігрівання;
  • безпечний пуск/зупинення вентиляторів;
  • активний захист від перегрівання ТЕНів калорифера за показаннями датчика температури у вентиляційному каналі, а також за сигналом від термоконтактів (два термоконтакти: на 60 °С з автоматичним перезапуском і на 90 °С з ручним перезапуском);
  • продування ТЕНів наприкінці циклу нагрівання;
  • керування зовнішніми повітряними заслінками з сервоприводом;
  • підтримка заданої температури повітря у приміщенні або в припливному каналі;
  • керування за показниками канального датчика вологості HV1 (потрібно придбати окремо) або за показниками датчика, вбудованого в панель керування;
  • контроль забруднення фільтрів за лічильником мотогодин;
  • зупинення системи за командою від щита пожежної сигналізації;
  • підключення ККБ.
  • Установка призначена для внутрішнього монтажу в положенні, яке забезпечує збирання та відведення конденсату в дренаж.
  • Доступ для сервісного обслуговування і чищення фільтру: для типорозмірів 350, 600 і 1000 – з боку правої або лівої бокової панелі; для типорозмірів 2000 і 3000 – доступ знизу.
  • Для зниження шуму від вентиляторів перед установкою з боку приміщення рекомендується встановлювати канальний шумоглушник.
  • Для зниження вібрації в каналі до і після установки рекомендується встановити гнучкі віброгасильні вставки.
  • Установки рекомендовано комплектувати автоматичними повітряними заслінками для запобігання неконтрольованим перетіканням повітря, коли вентилятори вимкнені, а також для захисту водяного нагрівача від обмерзання.
  • Установка ВУТ ПЭ ЕС комплектується пультом з кольоровим сенсорним РК-дисплеєм ПУ СЕНС 01.
