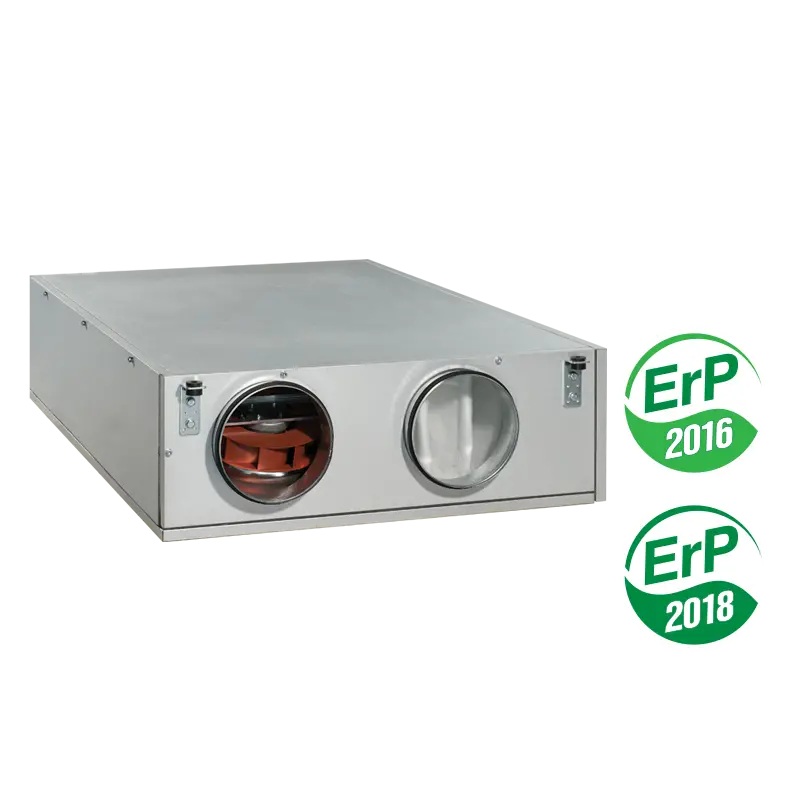

Припливно-витяжна установка з рекуперацією тепла VENTS ВУТ 1000 ПЭ ЕС

Припливно-витяжна установка з рекуперацією тепла VENTS ВУТ 1000 ПЭ ЕС

Припливно-витяжні установки ВУТ ПЭ ЕС з електричним нагрівачем являють собою повністю готові вентиляційні агрегати, які забезпечують фільтрацію, подавання свіжого повітря у приміщення та видалення забрудненого.

• Водночас тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор.
• Застосовуються в системі вентиляції і кондиціювання приміщень різного призначення, які потребують економічного рішення і керованої системи вентиляції.
• Застосування ЕС-двигунів дозволяє зменшити споживання електроенергії в 1,5-3 рази і водночас забезпечити високу продуктивність і низький рівень шуму.
• Усі моделі призначені для з’єднання з круглими повітропроводами номінальним діаметром 160 (150), 200, 250, 315 і 400 мм.
• ВУТ ПЭ ЕС – моделі з електронагрівачем.
• Корпус виконаний з алюмоцинку з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 20 мм для установок ВУТ 350, 600, 100 ПЭ ЕС і 25 мм для установок ВУТ 2000, 3000 ПЭ ЕС.
• Для фільтрації припливного і витяжного повітря в установці застосовуються два вбудованих фільтри зі ступенем очищення G4.
• Для деяких моделей опційно може бути встановлений припливний фільтр зі ступенем очищення F7.
• Використовуються високоефективні електронно‑комутовані (ЕС) двигуни постійного струму з зовнішнім ротором, обладнані робочим колесом з назад загнутими лопатками.
• Такі двигуни є на сьогодні найбільш передовим рішенням в області енергозаощадження.
• ЕС-двигуни характеризуються високою продуктивністю і оптимальним керуванням у всьому діапазоні швидкостей обертання.
• Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90 %).
• В установках застосовуються протипотоковий канальний рекуператор з алюмінію (для установок ВУТ 350, 600, 1000 ПЭ ЕС) і пластинчастий рекуператор перехресного потоку з алюмінію (для установок ВУТ 2000, 3000 ПЭ ЕС).
• Під блоком рекуператора розташований піддон для збору і відведення конденсату.
• Електричний (ВУТ ПЭ) нагрівач, встановлений після рекуператора, догріває припливне повітря до комфортної температури у разі, якщо за допомогою рекуперації тепла ця температура не була досягнута.
• Установка укомплектована вбудованою системою автоматики і багатофункціональною дротовою панеллю керування з графічним індикатором.
• До стандартного комплекту установки входить дріт завдовжки 10 м для з’єднання з пультом.
• Для запобігання процесу обмерзання рекуператора застосовується активний захист від обмерзання з застосуванням байпасу і нагрівача.
• Суть його полягає в тому, що за датчиком температури відбувається відкриття заслінки байпасу і припливне повітря проходить повз рекуператора обвідним каналом.
• На період відтавання рекуператора припливне повітря нагрівається до необхідної температури в нагрівачеві.
• В цей час тепле витяжне повітря прогріває рекуператор.
• В міру відтавання рекуператора заслінка перекриває обвідний канал, і установка працює у звичайному режимі.
• керування за допомогою панелі: увімкнення/вимкнення; індикація кімнатної температури; вибір швидкості вентилятора (3 швидкості); відкриття/закриття байпасу для літнього провітрювання; робота за таймером; робота за тижневим графіком (тільки для ПУ СЕНС 01);
• можливість під час налагодження системи відрегулювати окремо припливний і витяжний вентилятори у діапазоні від 0 до 100 % для кожної з 3-х швидкостей;
• підтримання заданої температури у приміщенні за показаннями датчика на панелі керування;
• плавне регулювання потужності обігрівання;
• безпечний пуск/зупинення вентиляторів;
• активний захист від перегрівання ТЕНів калорифера за показаннями датчика температури у вентиляційному каналі, а також за сигналом від термоконтактів (два термоконтакти: на 60 °С з автоматичним перезапуском і на 90 °С з ручним перезапуском);
• продування ТЕНів наприкінці циклу нагрівання;
• керування зовнішніми повітряними заслінками з сервоприводом;
• підтримка заданої температури повітря у приміщенні або в припливному каналі;
• керування за показниками канального датчика вологості HV1 (потрібно придбати окремо) або за показниками датчика, вбудованого в панель керування;
• контроль забруднення фільтрів за лічильником мотогодин;
• зупинення системи за командою від щита пожежної сигналізації;
• підключення ККБ.
• Установка призначена для внутрішнього монтажу в положенні, яке забезпечує збирання та відведення конденсату в дренаж.
• Доступ для сервісного обслуговування і чищення фільтру: для типорозмірів 350, 600 і 1000 – з боку правої або лівої бокової панелі; для типорозмірів 2000 і 3000 – доступ знизу.
• Для зниження шуму від вентиляторів перед установкою з боку приміщення рекомендується встановлювати канальний шумоглушник.
• Для зниження вібрації в каналі до і після установки рекомендується встановити гнучкі віброгасильні вставки.
• Установки рекомендовано комплектувати автоматичними повітряними заслінками для запобігання неконтрольованим перетіканням повітря, коли вентилятори вимкнені, а також для захисту водяного нагрівача від обмерзання.
• Установка ВУТ ПЭ ЕС комплектується пультом з кольоровим сенсорним РК-дисплеєм ПУ СЕНС 01.
